項目介紹
應河南許昌某公司要求，山東創杰公司指派設計人員經過現場考察，與客戶溝通、協商，按照環保要求，確定環保施工方案，采用固定噴漆房+催化燃燒設備，現項目已完成施工，調試，驗收，客戶反饋設備運轉正常，項目正式竣工。以下為項目設備介紹
固定噴漆房結構介紹
噴漆房室內凈尺寸長18米，寬6.5米，高5米，兩套噴漆房房并排分布。
室體結構及配置：骨架立柱采用80×80×5mm的方管制做，橫梁采用120×80×5mm的矩形鍍鋅鋼管制作。壁板采用 75mm 厚的防火阻燃巖棉板
側墻設疏散安全門2套，安全門尺寸為(寬×高)mm：650×1800，安全門帶壓力鎖，安全門的材料與側板同材質，門上設有玻璃觀察窗。
整個室體兩側設有玻璃觀察窗，玻璃觀察窗底部距離地面高度為1200mm，玻璃觀察窗高度為1200到4500mm之間，玻璃采用（≥5mm鋼化玻璃）內貼防漆霧玻璃膜。

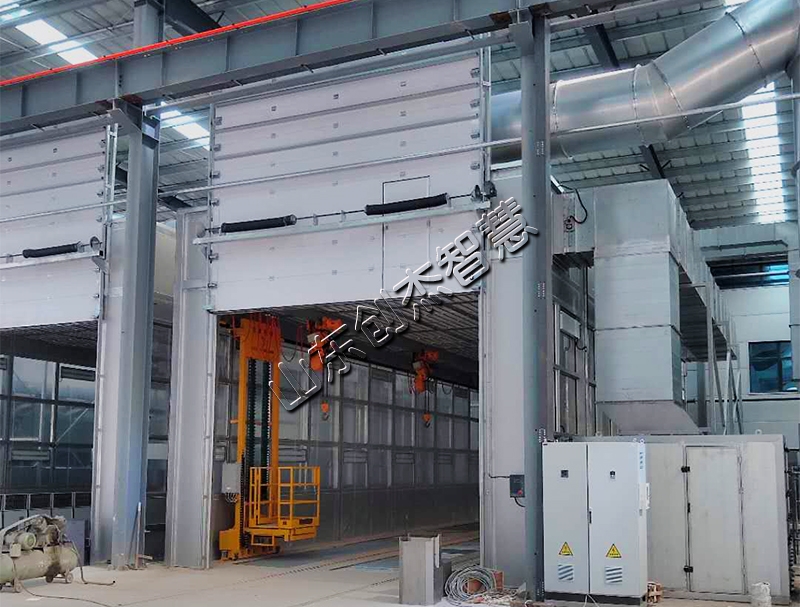

大門采用升降式電動門，尺寸為(寬×高)mm：5000×4500

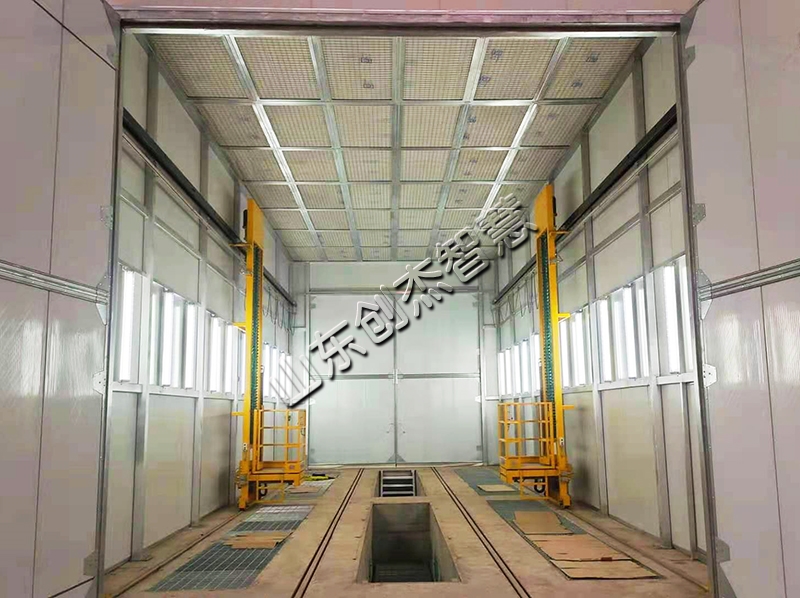

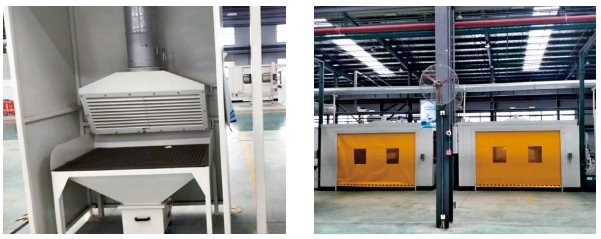

兩套噴漆房中，噴漆房I中間用一個電動柔性升降門隔開成兩室，一室兩側配三維升降工作臺，另一室安裝紅外線烤燈（室溫能達到26°），噴漆房的兩個室體共用一個送風、排風風機，通過風閥和控制電路在作業區內完成切換，實現兩個室單獨或同時進排風，滿足兩個噴漆室同時或輪換作業。

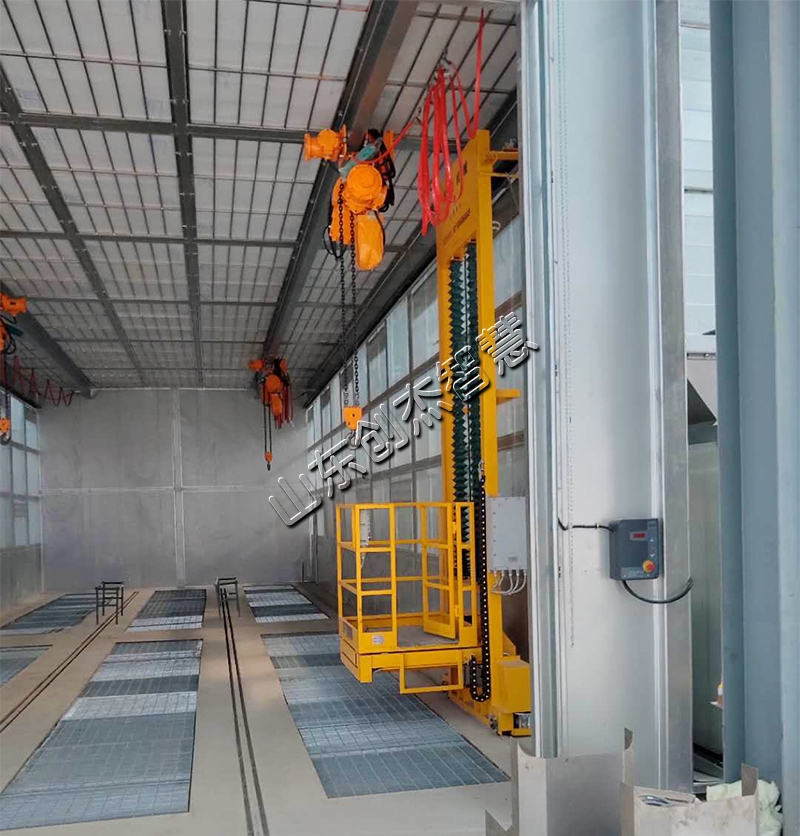

噴漆房II為吊掛式噴漆房，中間不隔斷，兩側配三維升降工作臺，室頂安裝兩根2.5噸電動葫蘆導軌，每根承重能力≥5噸，各配兩個≥2.5噸的環鏈電動葫蘆。
固定噴漆房漆霧、VOCs廢氣處理系統設備簡介
1、噴漆房的漆霧顆粒物處理
第一道采用風琴紙折流、沉降方式過濾，第二道采用初效過濾棉+G4玻璃纖維過濾棉，第三道采用F8中效過濾袋過濾。
2、VOCs廢氣處理方式
廢氣處理方式：活性碳吸附+催化燃燒

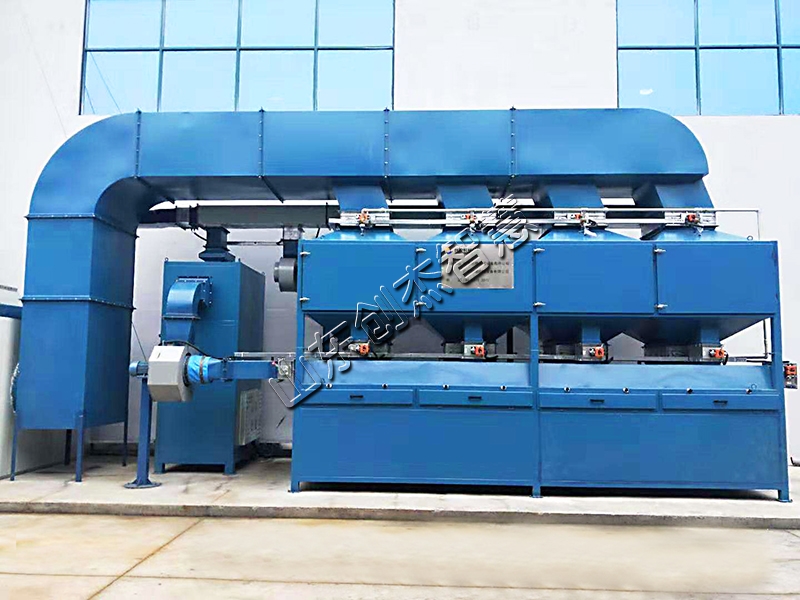

每個噴漆房活性炭吸附床配置為3+1模式，三個過濾吸附，一個在線脫附，每個吸附床的通過風量≥23300m³/h，活性炭選用防水且碘值≥600的蜂窩狀結構，過濾厚度≥600，有機廢氣凈化效≥95%，非甲烷總烴、苯、甲苯與二甲苯穩定達到30、0.5、10 毫 克 /立 方 米 以內。活性炭吸附塔進出口閥門和脫附再生氣體進出口采用電動閥門來實行自動控制，催化燃燒裝置采用陶瓷蜂窩為載體的貴金屬催化劑，進出口均安裝阻火器，并裝有旁通電動閥門，當濃度超高時，自動打開閥門并報警，同時補充新鮮空氣，降低進入吸附床的溫度。在吸附床、脫附管路、催化凈化裝置均設有測溫點，在整個過程中可以安全地了解吸附和脫附的溫度變化，同時將信號傳遞給 PLC，實行安全控制。兩套噴漆房的進排風及處理裝置分布室體兩側，共用一套催化燃燒床和排放煙囪。
山東創杰智慧公司是一家經驗豐富、技術較好的環保設備廠家，需要考察環保案例，制作環保解決方案，請聯系：185 6372 3072
應河南許昌某公司要求，山東創杰公司指派設計人員經過現場考察，與客戶溝通、協商，按照環保要求，確定環保施工方案，采用固定噴漆房+催化燃燒設備，現項目已完成施工，調試，驗收，客戶反饋設備運轉正常，項目正式竣工。以下為項目設備介紹
固定噴漆房結構介紹
噴漆房室內凈尺寸長18米，寬6.5米，高5米，兩套噴漆房房并排分布。
室體結構及配置：骨架立柱采用80×80×5mm的方管制做，橫梁采用120×80×5mm的矩形鍍鋅鋼管制作。壁板采用 75mm 厚的防火阻燃巖棉板
側墻設疏散安全門2套，安全門尺寸為(寬×高)mm：650×1800，安全門帶壓力鎖，安全門的材料與側板同材質，門上設有玻璃觀察窗。
整個室體兩側設有玻璃觀察窗，玻璃觀察窗底部距離地面高度為1200mm，玻璃觀察窗高度為1200到4500mm之間，玻璃采用（≥5mm鋼化玻璃）內貼防漆霧玻璃膜。
大門采用升降式電動門，尺寸為(寬×高)mm：5000×4500
兩套噴漆房中，噴漆房I中間用一個電動柔性升降門隔開成兩室，一室兩側配三維升降工作臺，另一室安裝紅外線烤燈（室溫能達到26°），噴漆房的兩個室體共用一個送風、排風風機，通過風閥和控制電路在作業區內完成切換，實現兩個室單獨或同時進排風，滿足兩個噴漆室同時或輪換作業。
噴漆房II為吊掛式噴漆房，中間不隔斷，兩側配三維升降工作臺，室頂安裝兩根2.5噸電動葫蘆導軌，每根承重能力≥5噸，各配兩個≥2.5噸的環鏈電動葫蘆。
固定噴漆房漆霧、VOCs廢氣處理系統設備簡介
1、噴漆房的漆霧顆粒物處理
第一道采用風琴紙折流、沉降方式過濾，第二道采用初效過濾棉+G4玻璃纖維過濾棉，第三道采用F8中效過濾袋過濾。
2、VOCs廢氣處理方式
廢氣處理方式：活性碳吸附+催化燃燒
每個噴漆房活性炭吸附床配置為3+1模式，三個過濾吸附，一個在線脫附，每個吸附床的通過風量≥23300m³/h，活性炭選用防水且碘值≥600的蜂窩狀結構，過濾厚度≥600，有機廢氣凈化效≥95%，非甲烷總烴、苯、甲苯與二甲苯穩定達到30、0.5、10 毫 克 /立 方 米 以內。活性炭吸附塔進出口閥門和脫附再生氣體進出口采用電動閥門來實行自動控制，催化燃燒裝置采用陶瓷蜂窩為載體的貴金屬催化劑，進出口均安裝阻火器，并裝有旁通電動閥門，當濃度超高時，自動打開閥門并報警，同時補充新鮮空氣，降低進入吸附床的溫度。在吸附床、脫附管路、催化凈化裝置均設有測溫點，在整個過程中可以安全地了解吸附和脫附的溫度變化，同時將信號傳遞給 PLC，實行安全控制。兩套噴漆房的進排風及處理裝置分布室體兩側，共用一套催化燃燒床和排放煙囪。
山東創杰智慧公司是一家經驗豐富、技術較好的環保設備廠家，需要考察環保案例，制作環保解決方案，請聯系：185 6372 3072
